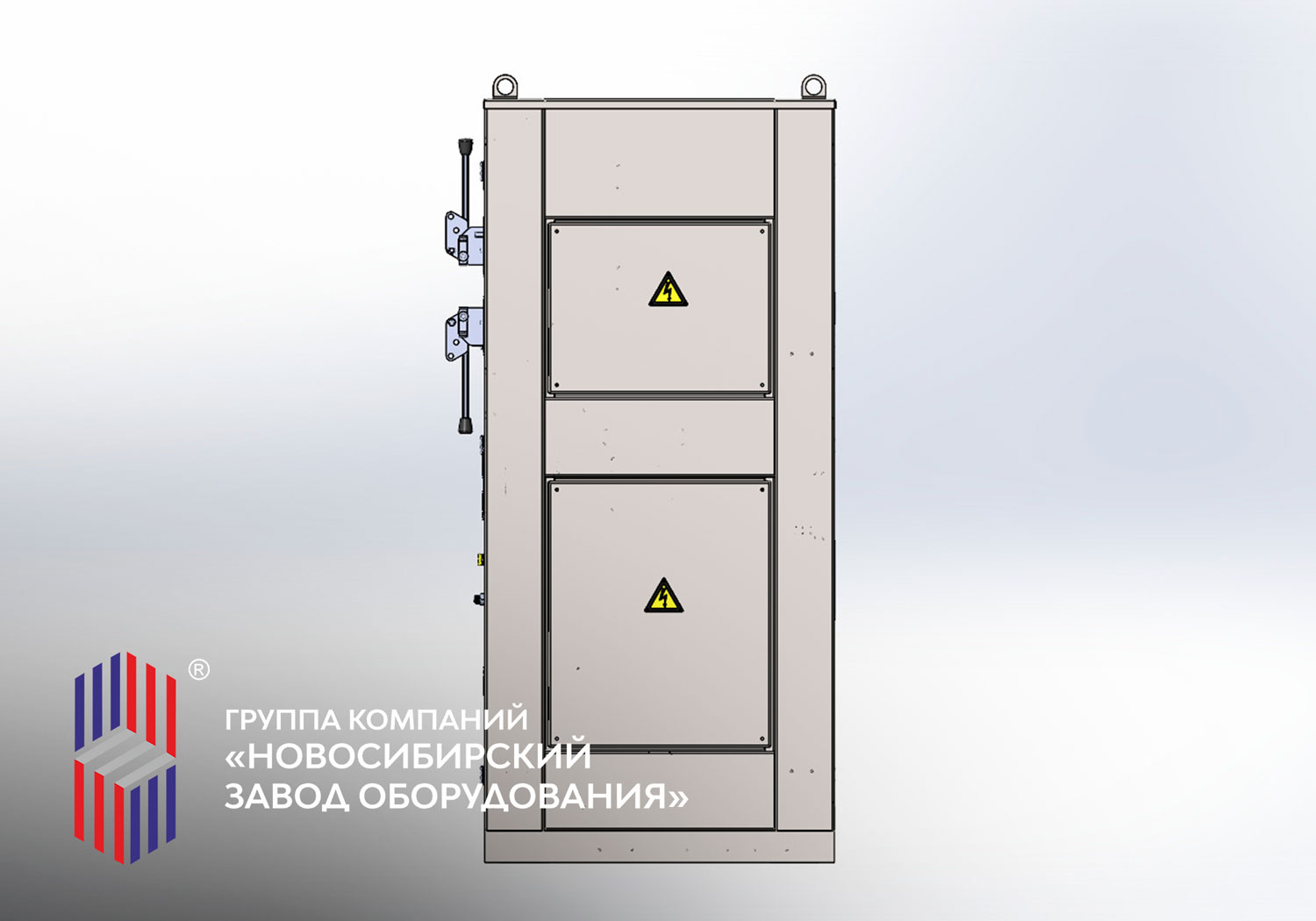

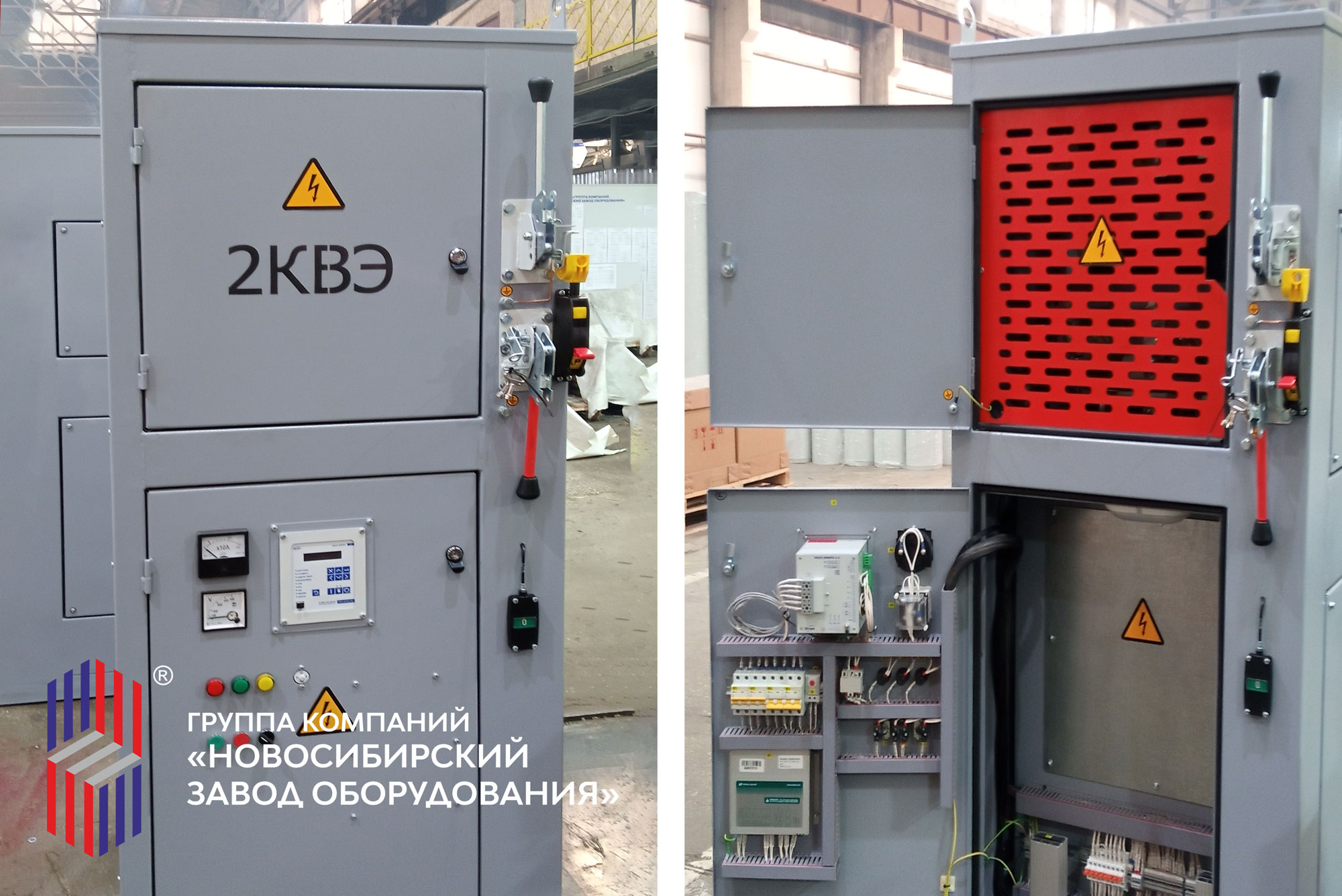

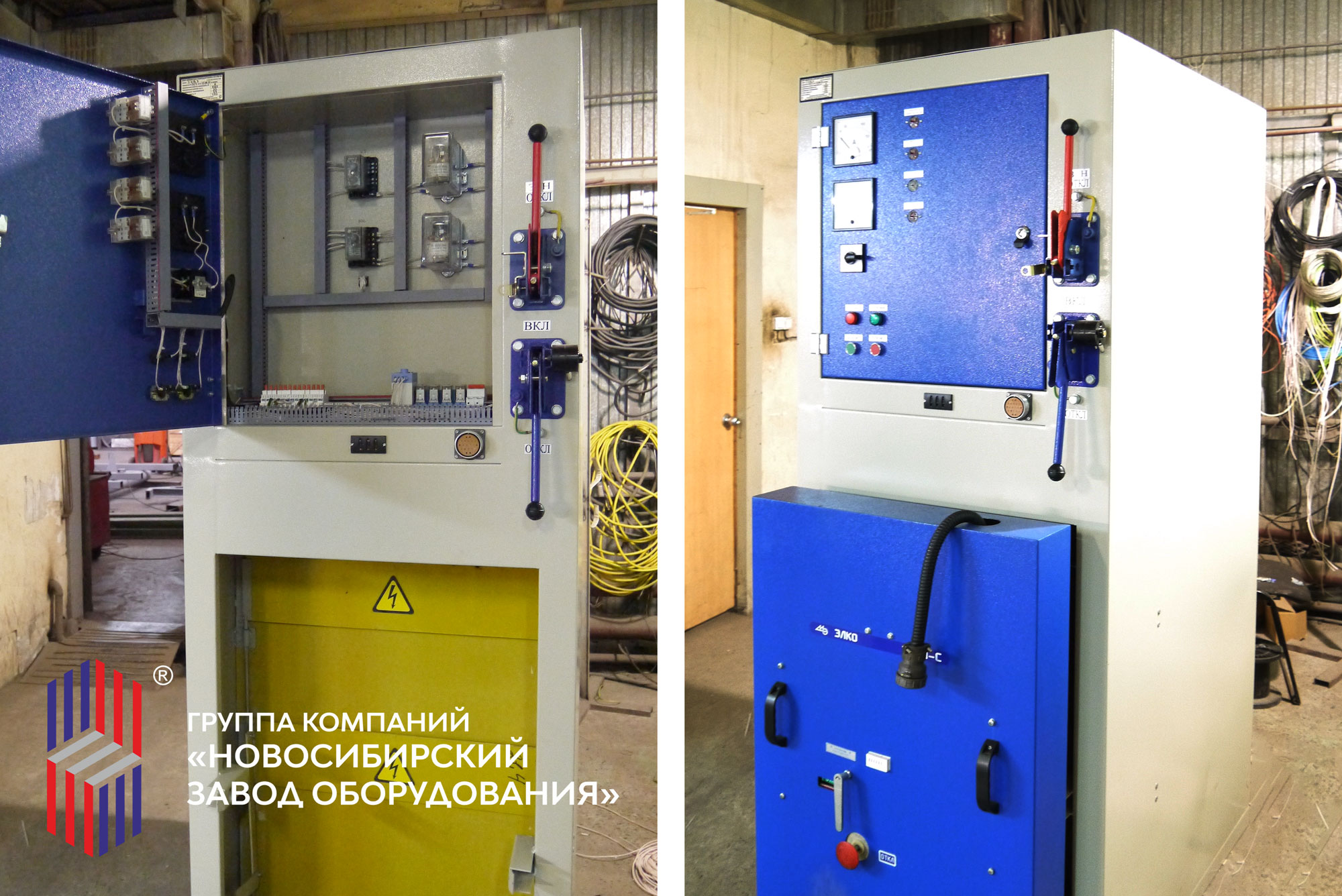

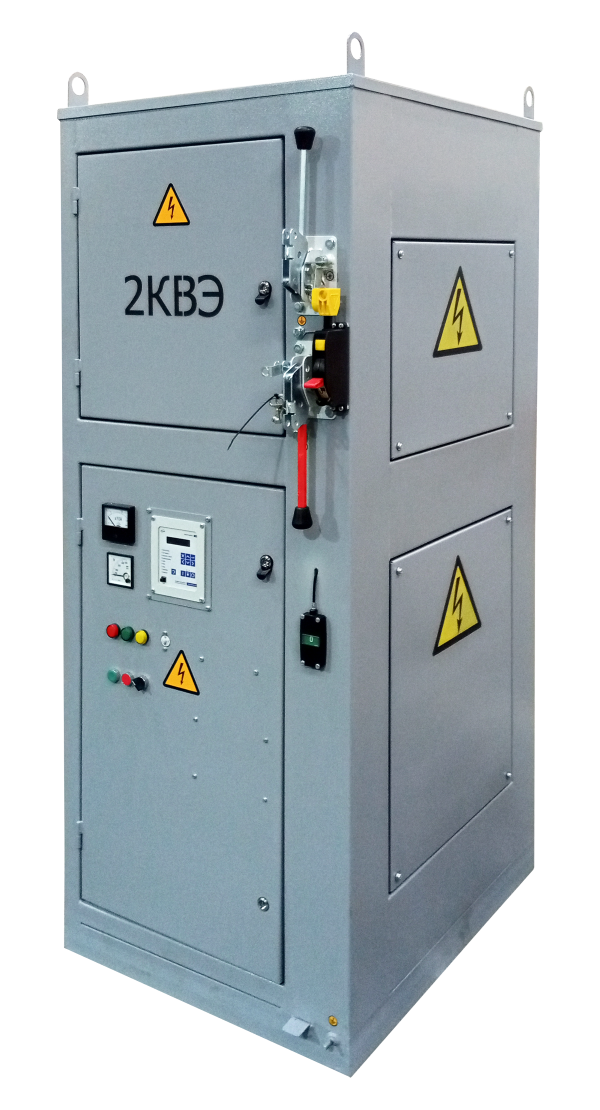

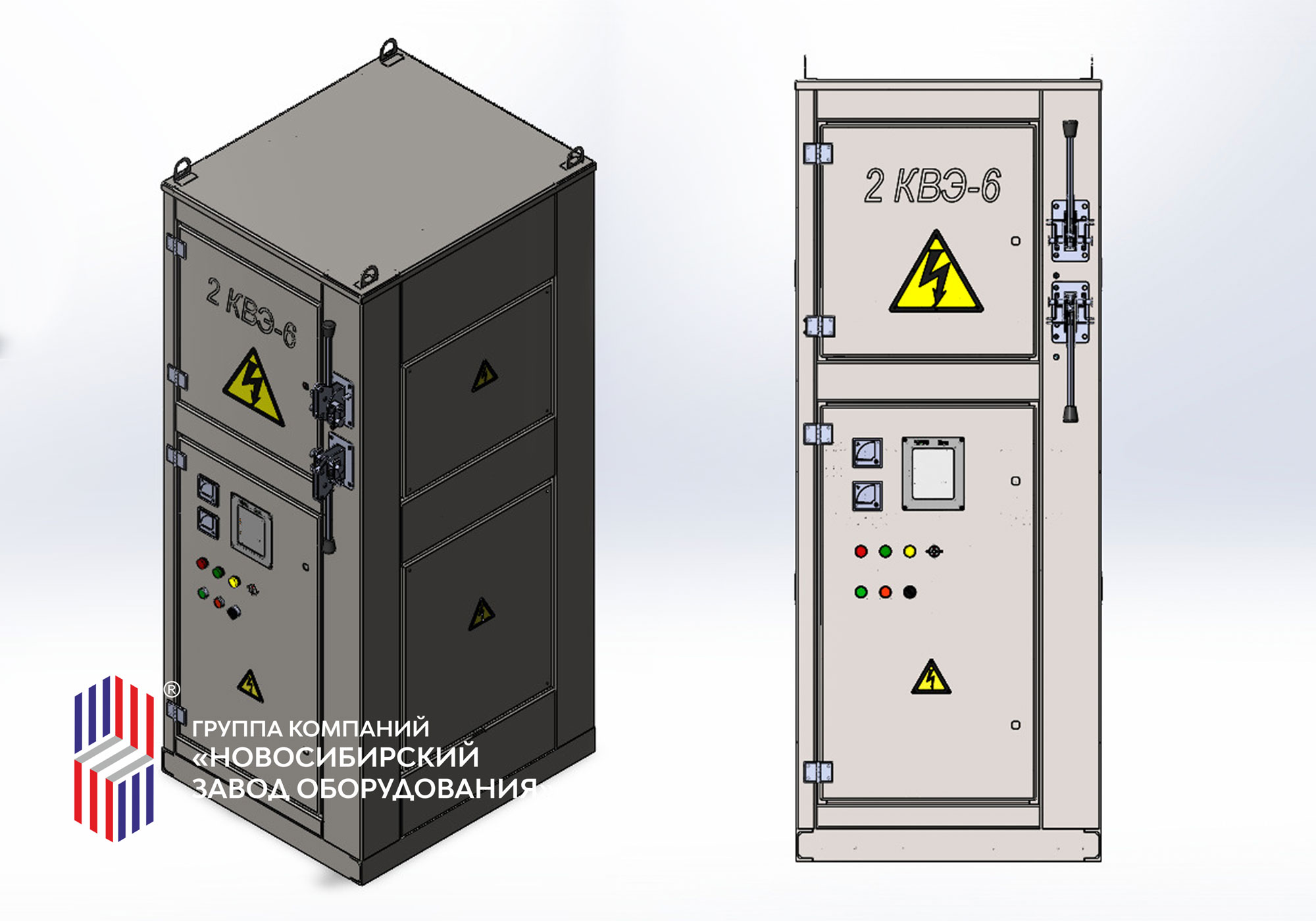

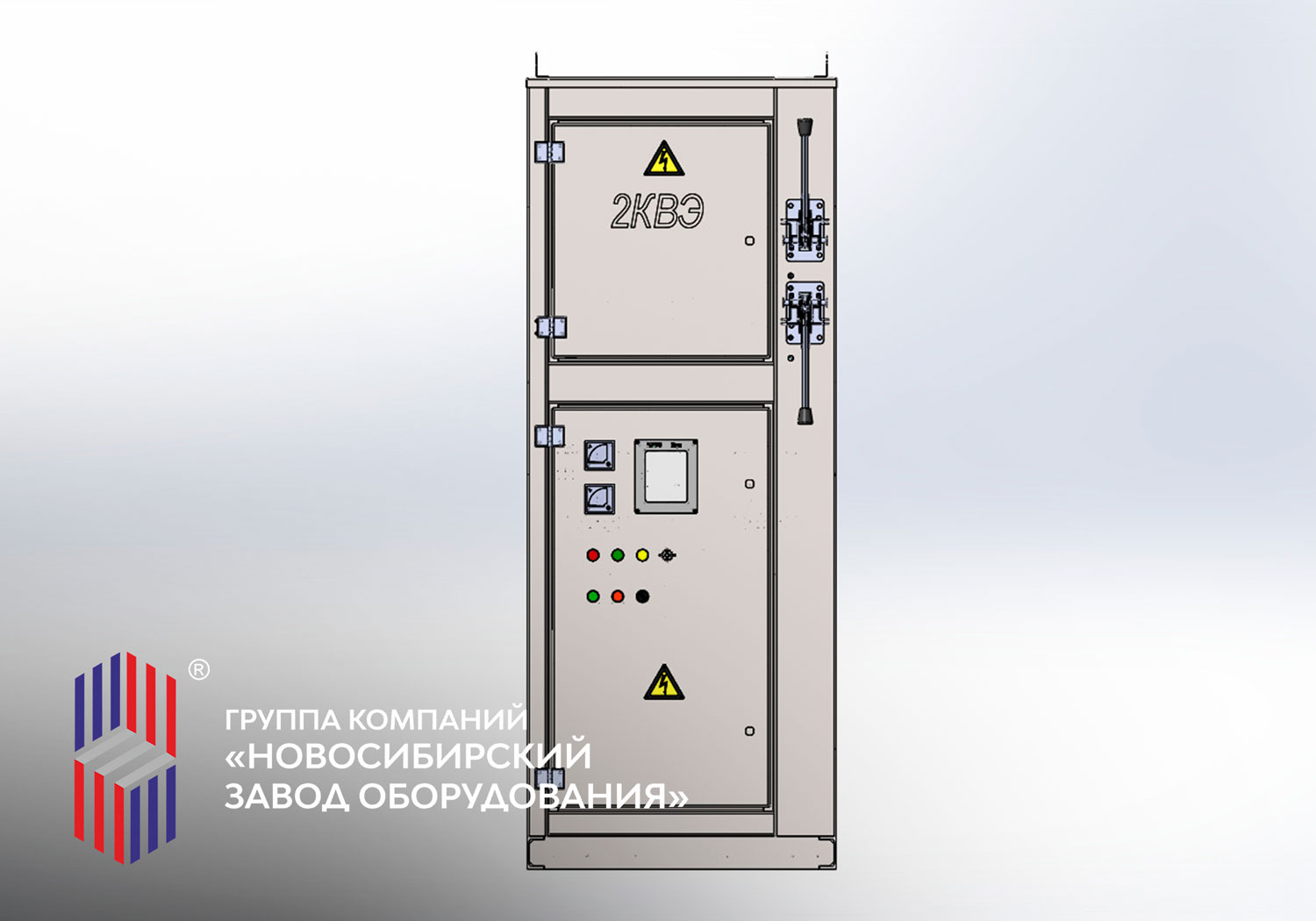

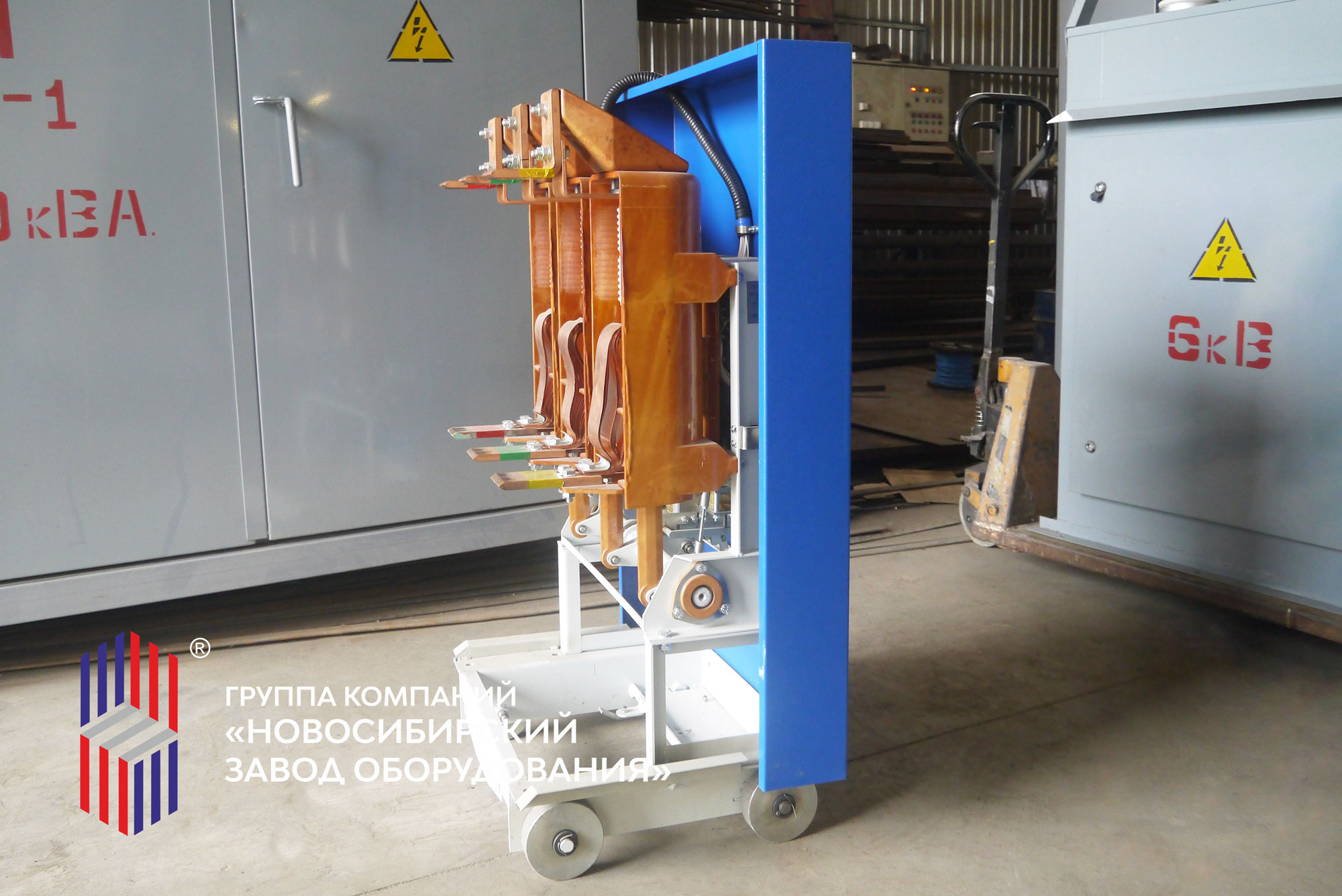

Ячейка экскаваторная 2КВЭ / 3КВЭ

• Номинальное напряжение на стороне высокого напряжения (ВН), кВ: … 6; 10;
• Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ: … 7,2; 12;
• Номинальный ток главных цепей, А: … 630; 1000;
• Номинальный ток отключения ячейки с вакуумным выключателем, кА: … 20; 31,5;
• Ток электродинамической стойкости ячейки с вакуумным выключателем, кА*: … 32;
• Номинальное напряжение вспомогательных цепей, В: … 220;
• Цепи защиты, управления и сигнализации переменного, постоянного тока освещения: … 32;
• Температура окружающего воздуха, °С: … от -45 до +40;
• Высота над уровнем моря, м: … до 1000;
• Окраска: любой цвет по RAL.



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Ячейки 2КВЭ / 3КВЭ представляют собой металлоконструкцию, собранную из листовых гнутых профилей. Толщина металла деталей корпуса не менее 2 мм. Конструкцией ячейки предусмотрено отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Также предусмотрена возможность установки стационарной металлической перегородки для разделения отсеков подключения кабельной сборки от отсека вакуумного выключателя. В ячейках  предусмотрено внутреннее освещение 36 В. Все установленные в ячейки аппараты и приборы, подлежащие заземлению, заземлены. На корпусе имеются язычки заземления, предназначенные для присоединения корпуса ячейки к заземляющему устройству, а также для установки переносного заземления. Металлосвязь всех частей 2КВЭ / 3КВЭ осуществляется посредством использования врезных шайб в болтовых соединениях.

Во избежание ошибочных действий при оперативных переключениях во время обслуживания и ремонта в 2КВЭ / 3КВЭ выполнены следующие блокировки:

• Блокировка, не допускающая включение и отключение разъединителей при включённом высоковольтном выключателе;
• Блокировка, не допускающая включение заземляющих ножей при включённых рабочих ножах разъединителя;
• Блокировка, не допускающая включение разъединителей при включённых заземляющих ножах;
• Блокировка доступа в отсек высоковольтного оборудования при включённых рабочих ножах вводного разъединителя.

Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей предусмотрена возможность опциональный установки блокировочных замков и конечных выключателей положения заземляющего разъединителя.

2КВЭ / 3КВЭ изготавливаются в соответствии с: ТУ 3414-001-16142914-2018 “Комплектно-распределительные устройства, типы: КРУ, ЯКНО, КРН, ЯКУ. Технические условия. Серийный выпуск”, и соответствуют требованиям: ГОСТ 14693-90, ГОСТ 1516.3-96, ГОСТ 30546.1-98, ГОСТ Р 30546.2-98, ГОСТ Р 30546.3-98.

ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Наличие изоляции токоведущих шин главных цепей … с изолированными и неизолированными шинами;
• Условия обслуживания … с односторонним и двухсторонним обслуживанием;
• Исполнение высоковольтного ввода … кабельное;
• Степень защиты по ГОСТ 14254 … IP34.



ДОСТАВКА

Мы производим не только высококачественное оборудование, но и создали клиентоориентированный сервис. Сложный и непростой процесс логистики мы берём на себя. Мы несём ответственность за сохранность груза во время транспортирования до момента его получения. Осуществляем транспортировку готовой ячейки 2КВЭ / 3КВЭ до места назначения – даже туда, где нет дорог.

Ячейки транспортируются в полностью собранном виде, в случае необходимости применяется дополнительная внешняя защитная упаковка. Транспортирование осуществляется: авиа, железнодорожным и автомобильным транспортом.
